产品详情

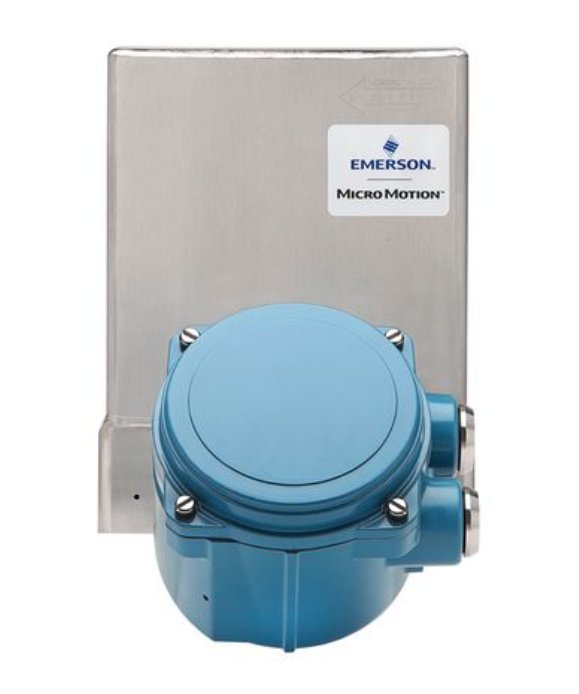

高准 HPC 仪表
高准耐高压科里奥利 (HPC) 仪表专门设计用于超高压环境下的测量应用。出色的仪表设计为客户提供了高度准确可靠的解决方
案，满足注重流量测量的高压应用的要求。
科里奥利仪表
与传统体积流量测量技术相比，科里奥利仪表拥有众多优势。科里奥利仪表：
■ 过程数据***、可重复，适用于广泛流量和过程条件。
■ 能够在线直接测量质量流量和密度，同时还能够测量体积流量和温度 — 一台设备、多重功能。
■ 无可移动部件，从而***地降低了维护成本。
■ 无需整流，也无需专门布设直管段，故而简化了安装、减少了开支。
■ 可以为仪表和过程提供先进的诊断工具。
HPC 仪表
HPC 仪表配有搭载 MVD 技术的 MVDSolo™、1500、1700、2200、2400、2500、2700、4200 和 5700 变送器。单变量或多变量
输出组态与毫安、脉冲、双脉冲、数字输出以及一体式显示器的选项组合任您选择。
对于有空间和重量限制的安装，HPC 仪表可搭载高准 MVDDirect Connect 技术，无需使用外部变送器
测量原理
作为科里奥利效应的实际应用，科里奥利质量流量计的工作原理是使得有介质流经的流量管发生振动。尽管振动并非完整的圆
形，仍形成了旋转坐标系统，从而引发科里奥利效应。传感器检测并分析流量管频率、相位差和振幅的变化。具体的检测方法会
因流量计设计不同而不同。这些被观测到的变化代表了流体的质量流量和密度。
质量和体积流量测量
测量管在力的作用下发生摆动，从而产生正弦波。流量为零时，两根管道同相地发生振动。有流量时，科里奥利力促使管道发生
弯曲，从而引发相偏移。测量正弦波之间的时差，此时差与质量流量成正比。体积流量通过质量流量和密度测量结果来计算得到
特点
高压应用中性能优异
一台设备即可实现可靠、可重复的质量流量、体积流量、密度、浓度和温度测量
在***至 1034 barg (15,000 psig) 的操作压力下获得出色的实际科里奥利性能
没有会发生磨损或需要更换的可移动部件，将维护工作降到***少，保证了长期的可靠性
使用智能仪表自校验检查系统完整性，无需卸下仪表，即可延长正常运行时间
有两线、直接连接（无需变送器）、不锈钢和 5700 变送器可供选择，能满足各种安装要求
***的仪表认可和认证种类，包括 CSA、ATEX、NEPSI、IECEx、防水防尘等级 66/67、SIL2 和 SIL3、海洋和贸易交接认证
规格
质量流量精度（液体）
流量 ±0.20%
质量流量重复性（液体）
流量 ±0.10%
体积流量精度（液体）
流量 ±0.20%
体积流量重复性（液体）
流量 ±0.10%
密度精度（液体）
±0.005 g/cm³ (5 kg/m³)
温度精度
±1 °C 读数的 ±0.5%
传感器*** 工作压力
15000 psi (1034 bar)
仪表核准、标定和 认证
•CSA
•CSA C-US
•IECEx
•ATEX
•入口防护等级
•EMC 效应

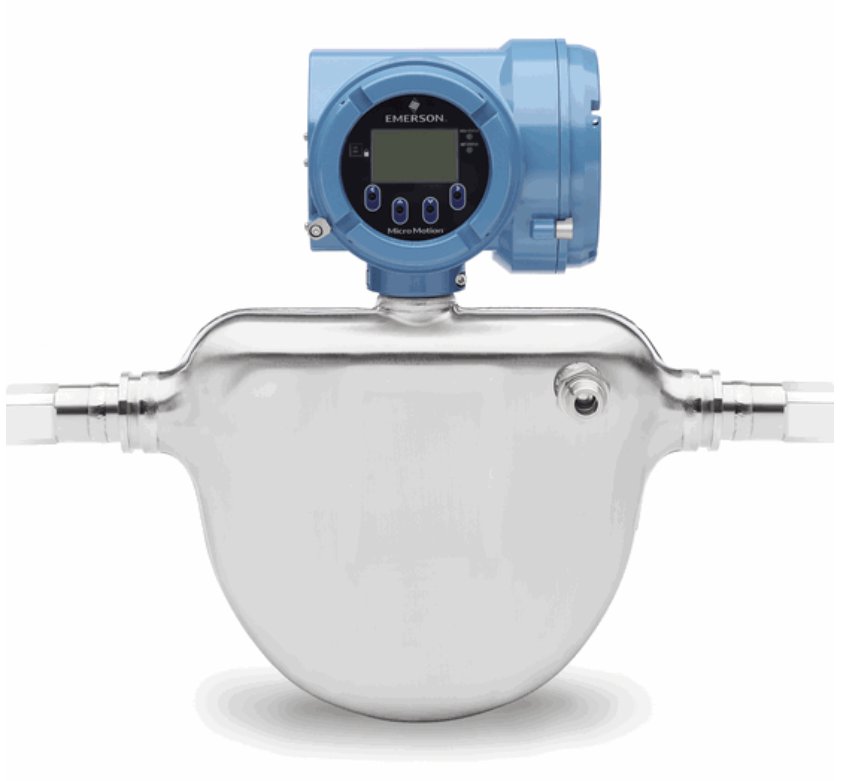

3、EMERSON流量变送器5700
产品详情
5700 型变送器为您提供出色的测量技术和服务支持，其直观的设计通过简化解决方案确保测量信心、有价值的过程见解以及更高的生产效率。数据历史记录捕捉关于过程事件、流体质量和测量稳定性的丰富信息——包括长期和短期数据。零点校验工具可帮助用户确定仪表零点，并分析过程条件并提示潜在的归零问题。
特点
使用本地以太网架构和连接器，执行快速、灵活的安装
获得突出的响应速度，即使在诸如仪表校验、灌装、配量和批量等具有挑战性的应用中也能发挥出色的响应速度
利用数据历史记录，获得对于过程事件、流体质量和测量稳定性的短期和长期了解
利用多达 5 个可完全配置的 I/O 通道，监控更多的过程测量
利用智能仪表自校验，可以在 90 秒钟内检查仪表的运行状况
不含任何运动部件的无阻碍的设计，可以降低保养和维修的需要
可实时显示多相流量事件，加强了对过程的控制
减少了安装和操作流量计时所需的时间和专业技术
规格
本地表头
电力
AC/DC 输入自动切换，自动识别电源电压
85 至 265 VAC，50/60 Hz，典型值 6 W，***值 11 W
18 至 100 VDC，典型值 6 W，***值 11 W
按照 IEC 61010-1 版本 3.0 2010-06 符合欧洲低压指令 2006/95/EC；过电压类别 II，污染等级 2
输入/输出信号
***多 5 个全时输入/输出通道；1 个供临时操作/组态的服务端口
通道 A 为毫安输出；也可用于 Bell 202/HART（如购买）
通道 B 可组态为毫安输出、频率输出或数字输出
通道 C 可组态为毫安输出、频率输出、数字输出/输入
通道 D 可组态为毫安输入、频率输入/输出、数字输入/输出
通道 E 可组态用于 RS-485/HART 或 RS-485/Modbus 主机系统
服务端口可通过 USB 连接至 PC；无需独立的信号转换器，但需要 USB A 型/公-A 型/公型电缆
EthernetIP、IS 和 Foundation 现场总线
